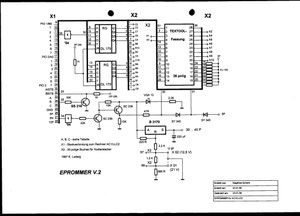

Manfred hatte mich gebeten eine Lösung zu finden um die EEPROMs X28C256 auf dem Modul 1 einsetzen zu können. Diese Lösung habe ich gefunden. Dabei wird auch gleichzeitig die Zugriffsgeschwindigkeit auf die Daten erhöht. Damit können entweder Sehr langsame EPROMs oder bei kompletter Änderung die genannten EEPROMs eingesetzt werden. Es sind dafür auf der Leiterplatte zwei Unterbrechungen und drei neue Verbindungen zu machen. Die Änderungen zu Pin 1 und Pin 27 der Speicherchips nur bei Verwendung der genannten EEPROMs.

Adresse auf meiner Homepage wo noch mehr zum GIDE-USB Modul zu finden ist!

http://buebchen.jimdo.com/selbst-gebaut-diy-homebrew/8-bit-selbstbau/gide-f%C3%BCr-k1520/

Aktualisiert am 14.04.2014

Plus Demosoftware

Hier eine Nachricht von Rolf Weidlich!

Hallo Gemeinde,

ich erlaube mir, euch vorfristig ein kleines Osterei zu schicken:

- LLC2-Slideshowprogramm für HiRes-PIX auf DOM (läuft auch im JKCEMU)
- ein paar Demo-HiRes-Bilder
- überarbeiteter DOM-Manager

@Ralph:
Danke für deine Arbeiten am Monitor 10.3. Ich war so frei, aus deinen
HD-Routinen "abzukupfern".
Einfacher bzw. viel anders geht es sicher kaum. Einige Sachen hast du
sogar ganz genial gelöst,
wie z.B. die Verwendung von IYH zur Unterscheidung Lesen/Schreiben.

Beschreibung zu der Karte von Rolf Weidlich

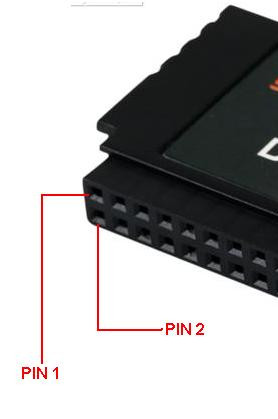

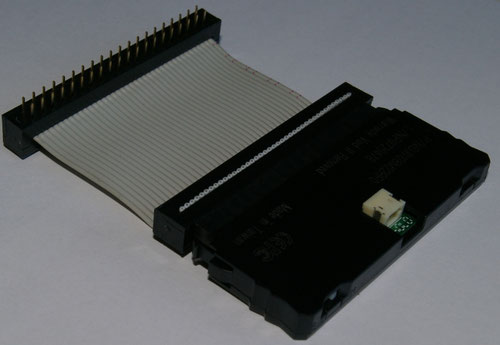

Lage der ungeraden Pinreihe mit Pin 1 beginnend und der geraden Pinreihe mit Pin 2 beginnend bei der Draufsicht auf die DOM-Kontakte.

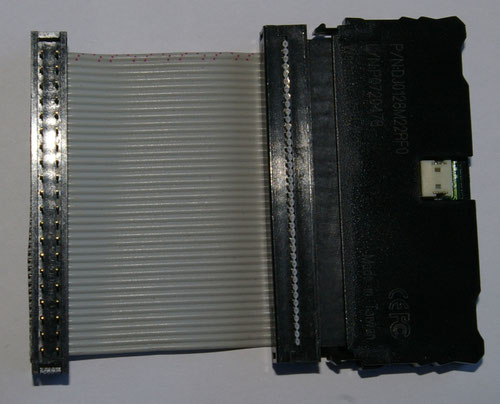

Durch das gegenseitige Aufcrimpen auf den Hosenträger entsteht die nötige Vertauschung der Anschlüsse am DOM!

Um die Bauhöhe auf der Leiterplatte gering zu halten sollte ein Leiterkartenverbinder in die entsprechende Buchse auf die Leiterplatte aufgesetzt werden. Dann ist auch der 74LS00 nicht im Weg!

Die Reichelt-Bestellnummer für die auf die Leiterkarte zu setzende Buchsenleiste ist: PRBL40D

Die für den Verbinder ist:LPV40

Als Stecker für das DOM-Modul wird er ebenfalls verwendet!

Zum Schutz des Leiterplattenverbinders habe ich eine 40 Polige Pfostenfeldbuchse ohne Kontakte beim Aufcrimpen aufgesteckt.

Der vorher vorgeschlagene Steckverbinder WSL40SK ist Spiegelbildlich aufgebaut! Damit funktioniert die Vertauschung nicht!

In unserem Falle ist die Lage der roten Markierungsader egal!

Das DOM-Modul wird so wie auf den Bildern zu sehen ist aufgesteckt. Dann kommt Pin 1 unten an der zweiten Ader von unten ohne Farbmarkierung an.

Diese Ader geht dann an das Pin 1 des Steckverbinders zum DOM-Modul.

Das ist nur ein Vorschlag!

Es gibt weitere Möglichkeiten des Anschlusses!

                                          Achtung

Bearbeiten der Fassung auf den neueren Versionen nicht mehr nötig, da inzwischen genügend Platz vorhanden ist!

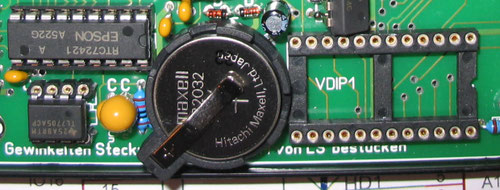

René hat eine Fassung für die Lithiumbatterie CR2032 auf der Bestückungsseite unterbringen können indem er aus der Fassung für den VDIP1 hinten zur Batteriefassung hin mit einer Halbrundfeile an der richtigen Stelle etwas ausgefeilt hat.

Das VDIP1 sitzt höher und kommt nicht mit der Batterie in Konflikt!

Übrigens befindet sich, wie man bei aufmerksamer Betrachtung sehen kann das Modul in einem Modulgehäuse vom KC87!

Dazu hat er von beiden Seiten der Platine etwas abgeschnitten.

10x Mehrschichtkondensator 100nF         X7R-2,5 100n

 1x  Tantalperle 10 uF/16V                        TANTAL 10/16

 1x  Tantalperle  47 uF/16V                       TANTAL 47/16

 1x  SIL 4x3,3K                                          SIL 5-4 3,3K

 1x  SIL 6x3,3K                                          SIL 7-6 3,3K

 2x  LED rot                                                LED 3MM 2MA RT

 1x 74LS00                                                 LS00

 1x 74LS08                                                 LS08

 1x TL7705                                                 TL7705

 1x RTC72421                                             RTC72421

 1x 74LS688                                               LS688

Bei Bedarf

 1x Buchsenleiste                                        PRBL40D

 2x Leiterplattenverbinder                           LPV40

Ansonsten

 1x Abgewinkelter Pfostenfeldstecker 40Pol

                                                                    MPE 088-2-040

Widerstände leider nur noch von Kessler-Electronik

 2x  Widerstand 1,5K  7,5mm Rm            M0204 1,5K

 1x  Widerstand 1K     7,5mm Rm            M0204 1K

 1x  Widerstand 10K   7,5mm Rm            M0204 10K

 1x  Widerstand 47K   7,5mm Rm            M0204 47K

 2x 74LS646

 1x GAL 16v8

 1x GAL 20v8

                                       Achtung!

Bei den neueren Versionen der Leiterplatte ist die Pinreihenanordnung vertauscht, so das der Festplattenanschluss dierekt auf die Bestückungsseite oder das DOM-Modul über abgewinkelte Pfostenfeldstecker gesteckt werden kann. Dazu können entweder die bei Reichelt-electronic erhältlichen Buchsenleisten

"MPE 094-2-050" auf 2x20 Pins gekürzt werden oder zwei Steckverbinder "MPE 115-1-020" verwendet werden. In diese kommen die Abgewinkelten vergoldeten Pfostenfeldstecker in welche wiederum das DOM-Modul gesteckt wird.

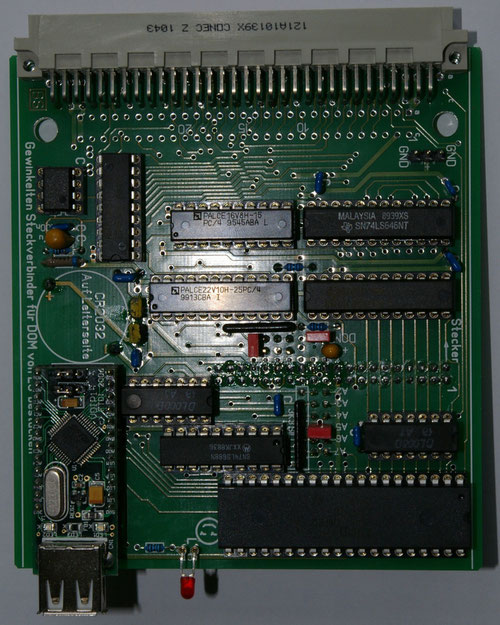

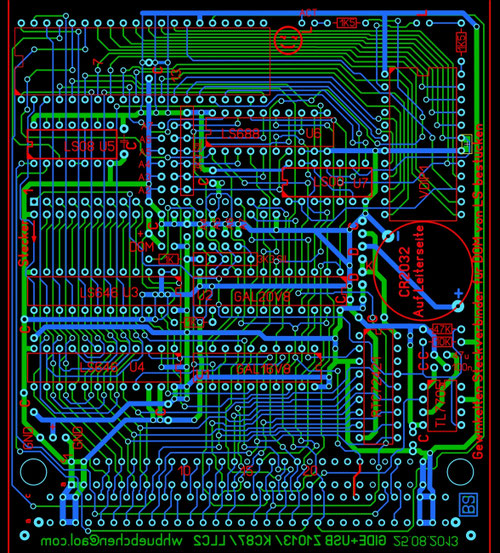

Komplett bestücktes Modul mit RTC und für den LLC2 richtiger Jumperstellung.

Die Versorgungsleitung für das DOM-Modul ist bei gestecktem DOM-Jumper bei den meisten DOM-Modellen nicht nötig!

Die beiden Dioden für die RTC-Versorgung sind unkritisch wegen der geringen Stromaufnahme. Ich habe SAY12 genommen. Es gehen aber alle Miniplast-Dioden oder 1N4148. Die Kathoden beider Dioden müssen Zueinander zeigen. Das ist auf der Platine gekennzeichnet.

Die GIDE-USB-Karte ist auch noch unter den neuen Projekten zu finden.

Die angegebenen DOM-Module mit 128 MB von Pollin zum Preis von 1,50 Euro brauchen nicht über ein zusätzliches Stromversorgungskabel angeschlossen werden.

Dafür ist auf der Platine ein Jumper, mit DOM beschriftet, zu setzen.

Die nötige Software für das Projekt und die GAL-Files sind unten unter Software und dann LLC2 zu finden.

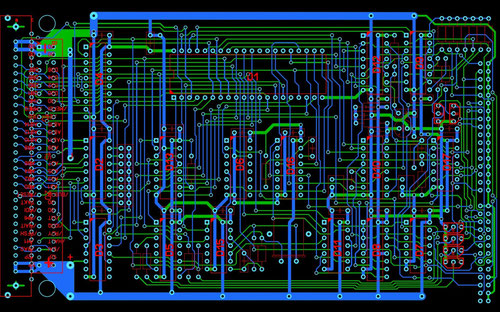

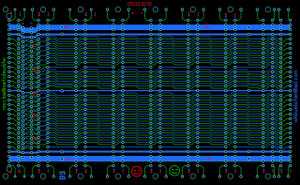

Kann als Buskarte oder als Kartenadapter zur Fehlersuche eingesetzt werden, damit man zum Messen an die Leiterkarte herankommt. Dabei den Einbauplatz des rechten Bussteckers beachten. Die Links  oben sitzenden Steckerpins müssen rechts wieder oben ankommen. Die Leiterplatte ist Durchkontaktiert und hat Lötstopplack.

Von Links der Platz für den zweiten Steckverbinder wird mit einem 58 Pol EGS Steckverbinder zum Anschluss an den Computer bestückt. Alle meine Baugruppen können sowohl mit EGS-Steckverbindern 58 Pol A-B oder A-C oder mit DIN Steckverbindern 64 Pol A-C bestückt werden.

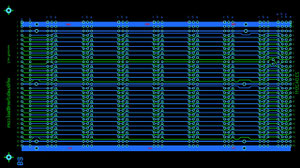

Wegen der schlechten Erhältlichkeit der EGS Steckverbinder rate ich zu der zweiten Buskarte. EGS-Steckverbinder 58 Pol A-C mit Wickelanschlüssen passen auch auf diese Karte.

Die Leiterplatte ist Durchkontaktiert und hat Lötstopplack.

Die Angabe Multiplexer  74LS235 ist ein Irrtum! Es müssen 74LS253 sein!

Von Siegfried verwendet am AC1!

Benötigt eventuell spezielle Tastatur. Wird noch geklärt!

Dank an Jörg Helbig!

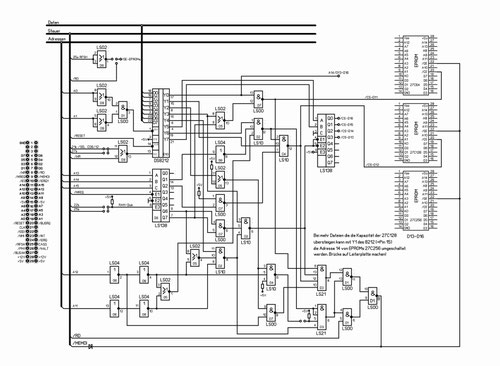

Aktuelle Schaltung des Modul 1.

Sämtliche Brücken sind so zu setzen wie eingezeichnet.

Also offen bedeutet keine Verbindung. Geschlossen bedeutet Verbindung muss sein!

Das Signal an 25a ist das Refreshsignal von der CPU!

17.02.2013

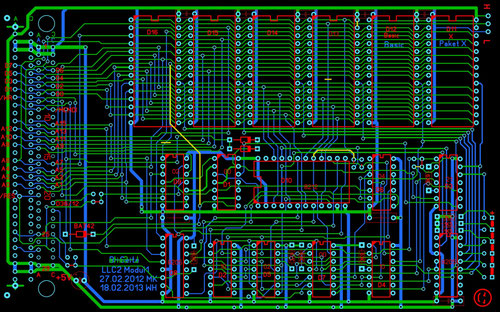

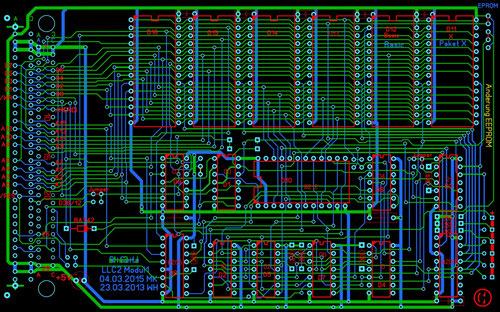

Modul 1 nach der Originalschaltung von E.Ludwig neu layoutet von Manfred Krüger und Wolfgang Harwardt.

Es können statt der vier 27(C)256 auch vier 27(C)512 verwendet werden. Dann kann ein alternatives Paket X mit128 KB installiert

werden. Über Jumper oder Schalter auswählbar. Der angesprochene EPROM wird über eine Low Current LED angezeigt.

Für den Einsatz am LLC2 wird erstmal das Originallayout  des Modul 1 leicht modifiziert für den Einsatz von EGS und DIN-Steckverbindern  neu layoutet.

Es laufen aber Arbeiten um eine auf mindestens 512 KB ausbaubare Version fertigen zu können.

Am Modul 2 wird gearbeitet um es am LLC2 einsetzen zu können.

Im Laufe des Jahres 2013 werde ich das Kombi-RAM-Modul aus Modul3 und Präzitronic RAM-Disk mit statischem RAM von Ralph Hänsel mit EGS und DIN-Steckverbindern Layouten um es am LLC2 einsetzen zu können.

Fertigstellung und Leiterplattenproduktion ist für den Herbst geplant

Für die Neuauflage des LLC2 mit integrierter HiRes-Grafik wird auch das Modul 4 neu Layoutet um den Einsatz von DIN-Steckverbindern zu ermöglichen.

Layoutfertigstellung und Produktion der Leiterplatten ist ebenfalls für den Herbst 2013 geplant.

Noch nicht fertig!

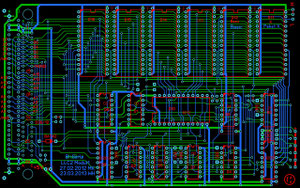

Gezipptes Layout . entzippen und mit ViewLayout ausdrucken!

Von Manfred Krüger!

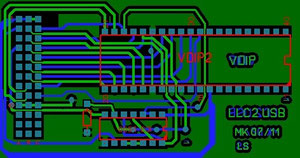

Hier ist ein von Manfred Krüger erstelltes Layout für die USB Anbindung des LLC2. Die LP wird an den Stecker X6 angeschlossen und die PIO 2 des LLC2 genutzt. Das Programm für den LLC2 hat Ralph Hänsel erstellt.

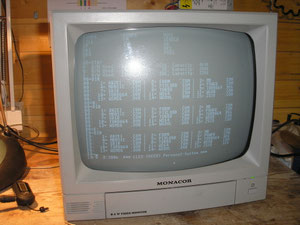

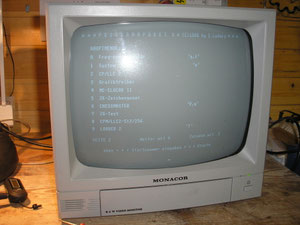

Dank Volker Pohlers läuft das CPL auf dem LLC" jetzt wieder mit Floppy und RAM-Disk!
