Zip-File entpacken.

Betriebssystem mit Offset 800H brennen!

Also müssen die ersten 2KB frei bleiben!

Video-Eprom ohne Offset brennen!

Ab Adresse 0H des Eproms.

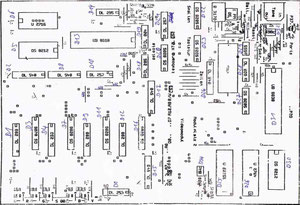

Die Unterlagen zum Projekt mit der Seitenangabe auf denen Schaltungsteile zu finden sind und wieviele.

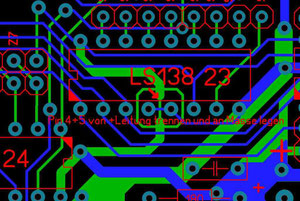

Je nach verwendetem EPROM muss eventuell die angekreuzte Verbindung auf der Bestückungsseite durchgekratzt werden.

Bei Verwendung eines 27128 muss das A13 (Pin 26 des EPROMs) auf Masse gelegt werden! Von der durchkontaktierung an der Trennstelle nach Masse.

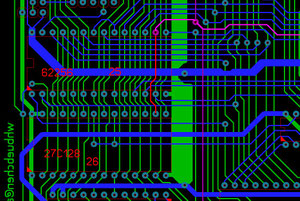

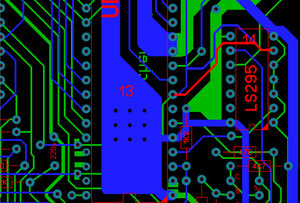

Die Fehlende Verbindung von Schaltkreis 25 RAM zum Schaltkreis 26 EPROM in rot dargestellt. Die anderen leitungen sind durch die Testfunktion von Sprint-Layout Lila dargestellt und sind fehlerfrei.

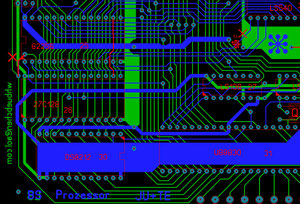

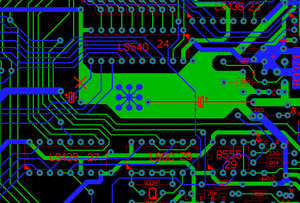

Das Rote Kreuz links in ungefährer Bildmitte bezeichnet den Platz an dem der Abblockkondensator für die RAM-Stütze eingelötet werden muss.

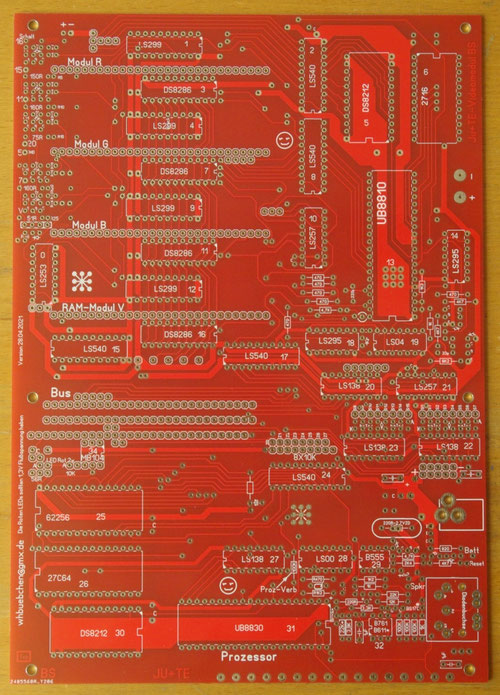

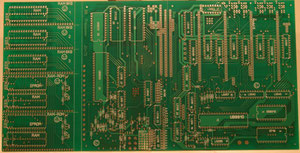

Die Platine mit den RAM-Modulen unten

Die Datei hat Rolf Weidlich in einem meiner EPROMs entdeckt.
