Unterlagen zum Buebchenbrenner
Mein Epromprogramiergerät "Buebchenbrenner"
für den Z1013 und Z9001/KC87 vom 2704 bis 27512!
Buebchenbrenner mit geteilter Platine und eingesetztem Bustreiber 74LS245. Bilder anklicken!
Die beiden Teilplatinen mit einem gekürzten IDE-Kabel (40 Poliges Festplattenkabel) verbinden!
Das fotografierte Muster hatte ich in Pausin vorgeführt.
KC87/Z9001 und Z1013 Eprommer nach Hübler/ Evert modifiziert W.Harwardt
Der Eprommer ist fertig und Funktioniert vom 2704 bis zum 27512
Es lassen sich N-MOS und C-Mos Eproms brennen.
Es ist auf die Herstellerdaten zu achten. Ich habe auch 2716 und 2732 mit einer Programierspannung von 12,5 Volt. Deshalb vorher klären.
Bei Russischen Eproms steht die Beschriftung auf dem Kopf wenn sie richtig eingesetzt sind. Das alles vorher abklären und nichts überstürzen.
Ich hatte Probleme mit dem MegaROM wegen der Bestückung mit unterschiedlichen Logikfamilien (HCT gemischt mit LS ).
Seit dem vereinheitlichen der Logikfamilien waren die Probleme verschwunden.
Sehr stromhungrige EPROMs lassen sich schlecht brennen, der Datenerhalt ist dann nicht garantiert. Das ist an sehr vielen Brenndurchläufen zu erkennen. Ich empfehle solche EPROMs zu verwerfen!
Allerdings konnte ich U2732 problemlos brennen die mit mehreren kommerziellen Geräten nicht funktionierten.
Das vorher überprüfen und wenn nötig ändern sonst kann man sich den EPROM zerstören.

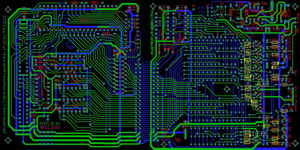

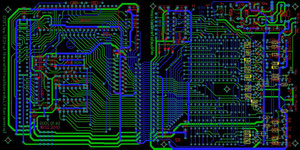

Anschließend sind hier die Unterlagen, Abbildung der Leiterplatte Stromlaufpläne und die Bauelementeliste zum Download bereitgestellt.
Die Bauteilliste ist mit dem kostenlosen Officeprogramm Open Office erstellt.
Die Schaltungen und anderen Unterlagen im xxx.lay Format lassen sich mit "VIEWLAYOUT" von der Firma ABACOM-ONLINE oder Ihrem Programm "Layout 5.0" ausdrucken.
Damit könen die Dateien im LAY-Format angesehen und gedruckt werden.
Die Seiten können einzeln ausgedruckt werden mit Bestückung und ohne.
Im Impulsplan der Eproms 2764 und 27128 war noch ein Fehler. Für den Aufbau hatte es keine grosse Bedeutung.
Es wiedersprach jedoch der Programiervorschrift im Datenblatt.
Die Verbindungen und Impulse waren jedoch in Ordnung.
Danke Andreas (DL9UNF)!
Die Teile zusammen mit den drei (zwei) Leiterplatten ohne PIO und
Programierfassung kosten 48 Euro plus Versand.
